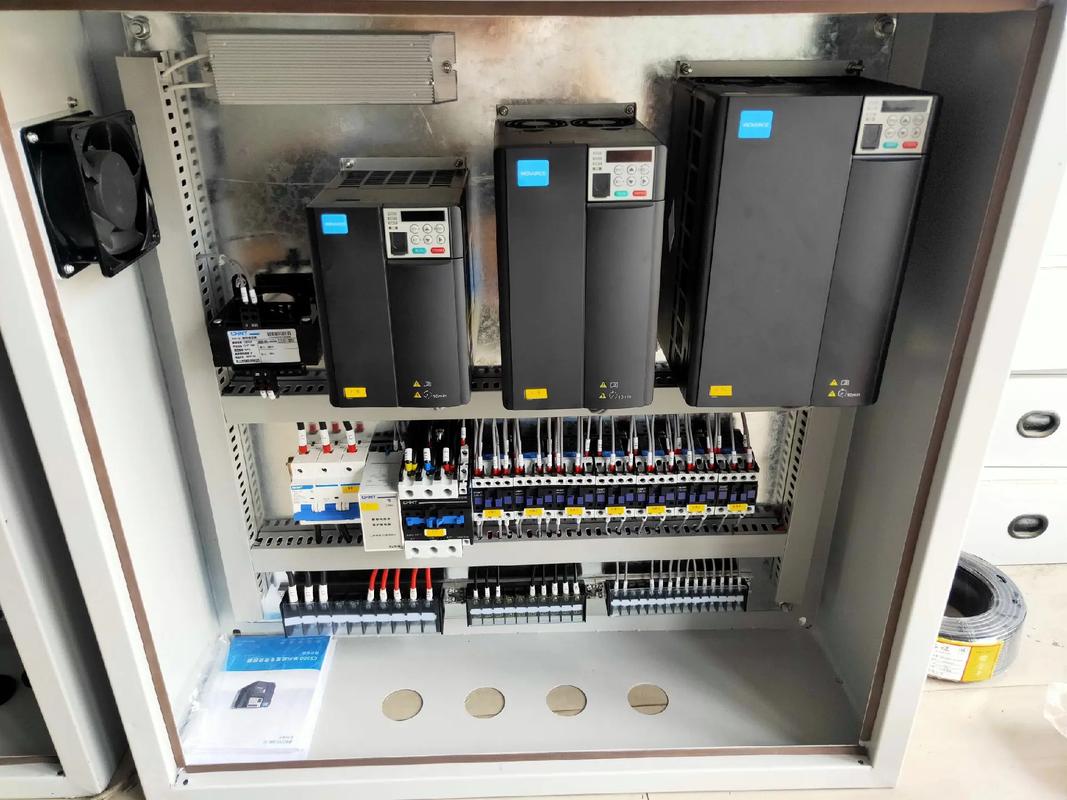

西门子变频器控制柜

天津桓北工控将近20年的行业经验，承接各品牌变频器控制柜，图纸设计，运行方案一站式解决。欢迎广大客户来电咨询，张工：13752456430.

变频器控制柜的技术规范涵盖品牌要求、电气参数、保护功能、环境适应性及结构设计等多个方面，确保设备安全、稳定、高效运行。以下是基于权威资料整理的核心技术规范要点：

1. 品牌与组件要求

品牌要求：变频器应采用国际知名品牌（如西门子、ABB、施耐德等），适用于工业领域，具备成熟应用经验2。

控制盘界面：需配备助手型控制盘，界面友好，支持中文显示2。

配电元件：优先选用ABB、西门子、施耐德等品牌产品；接线端子推荐使用魏德米勒或凤凰品牌2。

2. 电气参数与性能

工作环境温度：-10℃ ～ 40℃2。

额定输入电压：3×400V±10%，50Hz±5%2。

输出频率范围：0.5 ～ 60Hz2。

过载能力：150%持续60秒，200%持续0.5秒2。

启动转矩：150%（5Hz起）2。

频率精度：±0.2%2。

3. 保护功能

变频器控制柜必须具备以下保护功能：

接地故障、过流、过压、欠压、过载

变频器过温（I²t监控）、装置超温保护

缺相、短路、瞬间停电保护

输出短路、内部温升过高、泵体漏水、电机超温及漏电保护4

4. 控制与通信功能

控制方式：

集中控制（远程由DCS控制）

机旁控制（本地启停）

信号输入/输出：

模拟量：4～20mA DC，至少2路输入/输出

数字量：至少6路，具备电位隔离和自由编程能力

通讯接口：支持Modbus总线等方式，实现与PLC或RTU联网3。

5. 结构与安装规范

防护等级：IP31以上（室内），户外不低于IP43，特殊工业环境建议IP543。

安装方式：壁挂式或落地式，可扩展为一拖多配置2。

风道设计：进风风机安装于底部，出风风机位于顶部，避免涡流和灰尘堆积2。

接地要求：所有设备需良好接地，使用短而粗的导线连接至接地母排，推荐扁平导体以降低高频阻抗1。

6. 电磁兼容与干扰抑制

布线规范：

信号线与动力线必须分开走线，距离≥30cm

控制回路线长度不超过50m

使用屏蔽双绞线传输模拟信号

干扰抑制元件：加装输入/输出电抗器、EMC滤波器以减少谐波和电磁干扰5。

7. 其他技术要求

冷却系统：柜内需安装冷却风机，与变频器同步运行，确保散热良好3。

工频切换：支持变频/工频自动切换，故障时可手动切换至工频电源2。

显示与操作：柜体配备电压表、电流表、频率表及运行/故障指示灯，支持现场实时监测3。

总结

变频器控制柜的技术规范强调安全性、稳定性、可操作性与环境适应性，需根据具体工况定制，并符合国家及行业相关标准。设计时应综合考虑电气性能、保护功能、结构布局和电磁兼容性，确保系统长期可靠运行4。
